Co oznaczają kolory kabli w domofonie? (Standardowe oznaczenia)
W instalacjach domofonowych nie ma jednej sztywnej normy kolorystycznej, ale większość producentów stosuje podobne standardy oznaczania kabli. Czerwony kabel najczęściej oznacza zasilanie (+), podczas gdy czarny lub niebieski to masa/uziemienie (-). Kabel biały odpowiada zazwyczaj za audio mikrofonu, zielony za głośnik, a niebieski lub żółty kontroluje otwieranie elektrozaczepu.
Warto pamiętać, że 80% problemów z instalacją wynika z pominięcia schematu producenta. Każdy model domofonu może mieć nieco inne przyporządkowanie kolorów, dlatego zawsze należy sprawdzić dokumentację techniczną przed rozpoczęciem prac instalacyjnych.
Instalacja 4, 5 i 6-żyłowa – czym się różnią?
Różnica między systemami domofonowymi polega głównie na liczbie funkcji i sposobie ich realizacji. Systemy 4-żyłowe to podstawowa konfiguracja obejmująca zasilanie, masę, mikrofon i głośnik. Systemy 5-żyłowe dodatkowo zawierają dedykowany przewód do sterowania elektrozaczepem.
Instalacje 6-żyłowe są najczęściej spotykane w starszych budynkach wielorodzinnych i oferują niezależny obwód otwierania drzwi oraz dodatkowe funkcje jak wywołanie. Do okablowania stosuje się przewody typu YTDY o przekroju 0,5 mm, najczęściej w wersjach 4×0,5, 6×0,5 lub 10×0,5 mm.
Schemat domofonu 4-żyłowego (Masa, mikrofon, głośnik, wywołanie)
W systemie 4-żyłowym podstawowe funkcje są realizowane przez następujące przewody:
- Czerwony – zasilanie +12V lub +5V (w zależności od modelu)
- Czarny – masa/uziemienie (GND)
- Biały – sygnał mikrofonowy (audio wejście)
- Zielony – sygnał głośnikowy (audio wyjście)
Ten typ instalacji jest najprostszy w realizacji i wystarczający dla podstawowych funkcji komunikacyjnych. Otwieranie drzwi realizowane jest przez krótkotrwałe połączenie przewodu zasilania z masą za pomocą przycisku w słuchawce.
Schemat domofonu 5-żyłowego (Dodatkowy kabel do elektrozaczepu)
System 5-żyłowy rozszerza podstawową konfigurację o dedykowany przewód sterujący elektrozaczepem. Oprócz czterech standardowych przewodów dodawany jest piąty przewód (często niebieski lub żółty) odpowiedzialny wyłącznie za otwieranie zamka.
Taka konfiguracja zapewnia większą niezawodność działania elektrozaczepu i pozwala na lepsze zarządzanie energią w systemie. Przewód sterujący elektrozaczepem przenosi sygnał o napięciu 12V aktywowany przyciskiem otwierania w słuchawce domofonu.
Schemat domofonu 6-żyłowego (Niezależny obwód otwierania drzwi)
Instalacja 6-żyłowa jest najczęściej spotykana w starszych systemach wielorodzinnych, gdzie każda żyła ma ściśle określoną funkcję. Szósty przewód często służy jako dodatkowy obwód zasilania lub realizuje funkcję wywołania grupowego.
W tego typu systemach przewody są przyporządkowane następująco: zasilanie, masa, mikrofon, głośnik, elektrozaczep oraz wywołanie/zasilanie dodatkowe. Niezależny obwód otwierania drzwi pozwala na sterowanie zamkiem bez wpływu na pozostałe funkcje komunikacyjne domofonu.
Domofon cyfrowy (2-żyłowy) – schemat i kolory kabli
Nowoczesne systemy cyfrowe wykorzystują tylko dwa przewody do realizacji wszystkich funkcji. Komunikacja odbywa się cyfrowo, a zasilanie i dane przesyłane są tym samym kablem. W większości przypadków polaryzacja nie ma znaczenia, ale należy to zawsze potwierdzić w dokumentacji.
Przewody w systemach 2-żyłowych to zazwyczaj czerwony (+) i czarny (-), choć mogą występować inne kombinacje kolorów. Cyfrowe domofony oferują lepszą jakość dźwięku i większą odporność na zakłócenia w porównaniu do systemów analogowych.
Jak sprawdzić kable domofonowe miernikiem? (Instrukcja krok po kroku)
Sprawdzenie kabli domofonowych wymaga użycia multimetru i systematycznego podejścia. Przed rozpoczęciem pomiarów należy odłączyć zasilanie systemu i upewnić się, że wszystkie urządzenia są wyłączone.
Proces identyfikacji kabli składa się z trzech głównych etapów: znalezienia masy i zasilania, identyfikacji przewodów audio oraz lokalizacji żyły wywołania. Pomiary należy wykonywać ostrożnie, aby nie uszkodzić delikatnych obwodów elektronicznych.
Krok 1: Jak znaleźć masę (GND) i napięcie zasilania?
Włącz multimetr w trybie pomiaru napięcia DC i sprawdź napięcie między poszczególnymi przewodami. Masa (GND) to przewód, który względem innych kabli wykazuje najniższe lub zerowe napięcie. Zasilanie zazwyczaj wykazuje napięcie 5V, 12V lub 24V względem masy.
Po zidentyfikowaniu zasilania i masy, oznacz je wyraźnie, aby uniknąć pomyłek w dalszych etapach instalacji. Te dwa przewody są fundamentalne dla prawidłowego działania całego systemu domofonowego.
Krok 2: Jak zidentyfikować kabel mikrofonu i głośnika?
Przewody audio można zidentyfikować przez sprawdzenie ich rezystancji względem masy. Przewód mikrofonowy zazwyczaj wykazuje wyższą rezystancję (kilka kiloomów), podczas gdy przewód głośnikowy ma niższą rezystancję (kilkadziesiąt do kilkuset omów).
Alternatywnie można użyć generatora sygnału lub po prostu podłączyć tymczasowo głośniczek do podejrzanych przewodów i sprawdzić, który z nich przenosi sygnał dźwiękowy. Pamiętaj o zachowaniu ostrożności podczas testów, aby nie uszkodzić wrażliwych obwodów audio.
Krok 3: Jak znaleźć żyłę wywołania (dzwonka)?
Przewód wywołania aktywowany jest przez naciśnięcie przycisku na kasecie zewnętrznej domofonu. Podczas testu poproś kogoś o naciśnięcie przycisku wywołania, a ty zmierz napięcie na pozostałych przewodach względem masy.
Żyła wywołania powinna wykazać zmianę napięcia lub pojawienie się sygnału podczas naciskania przycisku. W niektórych systemach sygnał wywołania może być impulsowy, więc obserwuj wskazania miernika przez dłuższą chwilę.
Wymiana starego domofonu na nowy – jak bezpiecznie przepiąć kable?
Przed wymianą domofonu sfotografuj istniejące połączenia i oznacz każdy przewód. Odłącz zasilanie systemu i sprawdź, czy rzeczywiście nie ma napięcia na przewodach. Nowy domofon podłączaj zgodnie z jego schematem, porównując funkcje z oznaczonymi przewodami.
Jeśli kolory przewodów nie pasują do nowego schematu, kieruj się funkcją, a nie kolorem. Po podłączeniu wszystkich przewodów, włącz zasilanie i przetestuj każdą funkcję osobno: wywołanie, rozmowę i otwieranie drzwi.

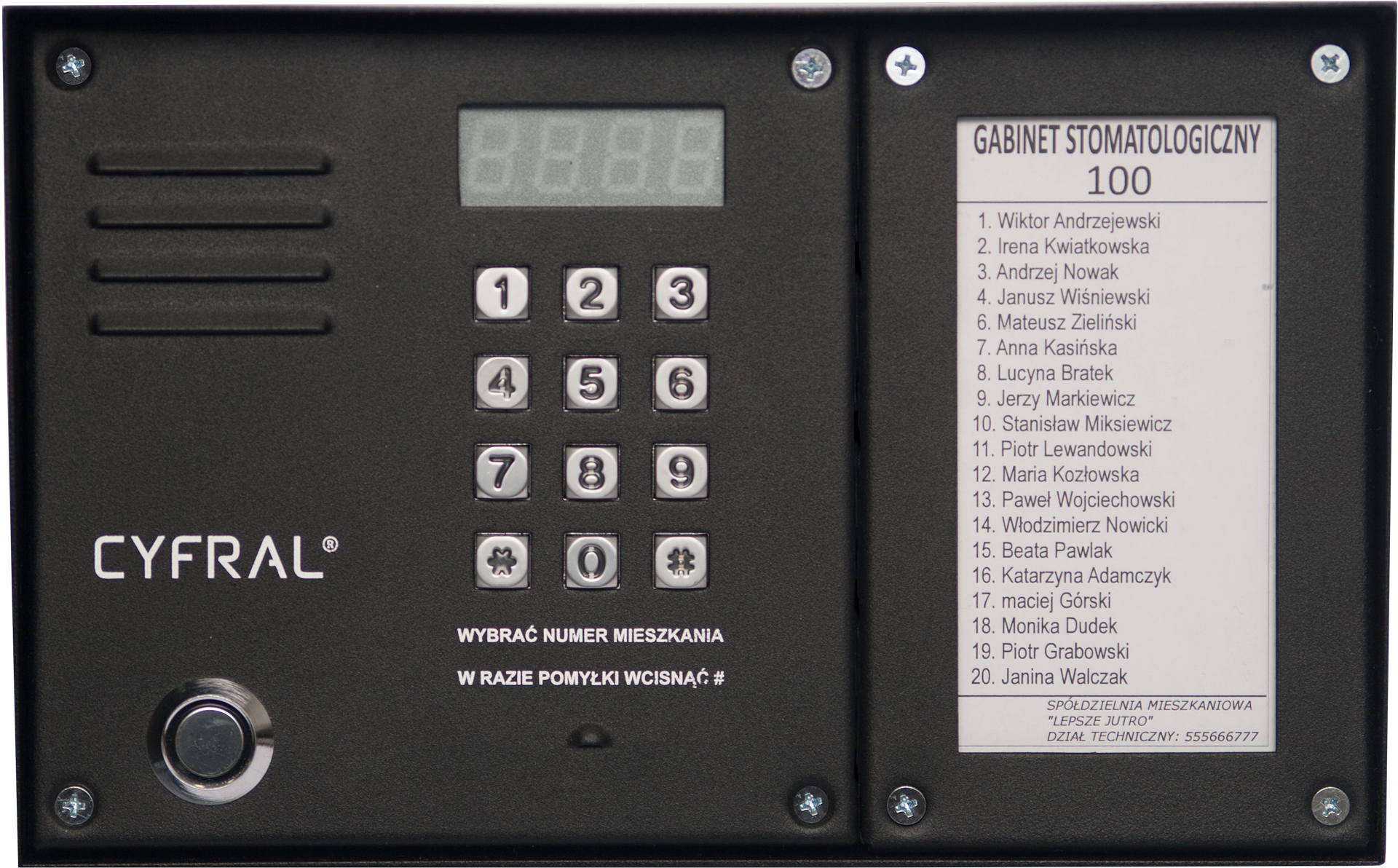

Popularne marki domofonów analogowych – schematy podłączeń (Wekta, Urmet, Cyfral)
Domofony Wekta zazwyczaj stosują standardowe oznaczenia kolorów: czerwony (+), czarny (-), biały (mikrofon), zielony (głośnik). Urmet często używa niebieskiego przewodu do elektrozaczepu, a żółtego do wywołania.
Cyfral w swoich systemach może stosować nieco inne oznaczenia, dlatego zawsze sprawdzaj dokumentację. Niezależnie od marki, kluczowe jest zrozumienie funkcji każdego przewodu, a nie tylko poleganie na kolorach.
Najczęstsze problemy po podłączeniu kabli – rozwiązywanie usterek
Większość problemów z domofonami wynika z nieprawidłowego podłączenia przewodów lub ich uszkodzenia. Typowe objawy to brak wywołania, zniekształcony dźwięk, niesprawny elektrozaczep lub całkowity brak działania systemu.
Systematyczne podejście do diagnostyki pozwala szybko zlokalizować problem. Zawsze sprawdzaj połączenia w pierwszej kolejności, następnie testuj poszczególne komponenty i na końcu weryfikuj parametry elektryczne systemu.
Domofon nie dzwoni (brak wywołania)
Brak wywołania najczęściej wynika z nieprawidłowego podłączenia przewodu wywołania lub uszkodzenia przycisku na kasecie zewnętrznej. Sprawdź, czy przewód wywołania jest podłączony do właściwego zacisku i czy ma ciągłość elektryczną.
Przetestuj przycisk wywołania multimetrem – powinien zwierać obwód podczas naciśnięcia. Sprawdź także napięcie zasilania, ponieważ zbyt niskie napięcie może uniemożliwić prawidłowe działanie dzwonka.
Nie działa otwieranie drzwi (elektrozaczep nie reaguje)
Problem z elektrozaczepem może wynikać z nieprawidłowego podłączenia przewodu sterującego lub uszkodzenia samego zamka. Sprawdź, czy przewód elektrozaczepu jest podłączony zgodnie ze schematem i czy ma właściwe napięcie sterujące.
Przetestuj elektrozaczep bezpośrednio, podając na niego napięcie z zewnętrznego źródła. Jeśli działa, problem leży w obwodzie sterującym domofonu. Sprawdź także stan styków przycisku otwierania w słuchawce domofonu.
Słychać buczenie, piszczenie lub sprzężenie w słuchawce
Zakłócenia audio w domofonie często wynikają z nieprawidłowego ekranowania przewodów audio lub ich bliskości do przewodów zasilających. Sprawdź, czy przewody mikrofonowy i głośnikowy nie są zamienione miejscami.
Sprzężenie może występować, gdy mikrofon i głośnik są zbyt blisko siebie lub gdy ich wzmocnienie jest ustawione za wysoko. Sprawdź także, czy przewody audio nie są uszkodzone i czy mają właściwą rezystancję.
FAQ – Najczęściej zadawane pytania o podłączenie domofonu
Instalacja domofonów budzi wiele pytań, szczególnie dotyczących kompatybilności różnych systemów i standardów okablowania. Najważniejsze jest zrozumienie, że kolory przewodów mogą się różnić między producentami, ale funkcje pozostają podobne.
Przed każdą instalacją warto przygotować się przez przestudiowanie dokumentacji technicznej i przygotowanie odpowiednich narzędzi pomiarowych. Bezpieczeństwo powinno być zawsze priorytetem podczas prac z instalacjami elektrycznymi.
Czy kolory kabli w domofonie zawsze oznaczają to samo?
Nie, kolory kabli nie są zunifikowane między różnymi producentami domofonów. Chociaż istnieją powszechnie stosowane standardy (czerwony dla zasilania, czarny dla masy), każdy producent może stosować własne oznaczenia kolorystyczne.
Dlatego zawsze sprawdzaj schemat podłączeń w instrukcji obsługi konkretnego modelu domofonu. Kieruj się funkcją przewodu, a nie jego kolorem, szczególnie przy łączeniu urządzeń różnych producentów.
Co zrobić, jeśli kable w ścianie mają inne kolory niż w instrukcji?
Gdy kolory przewodów w instalacji nie pasują do schematu nowego domofonu, należy zidentyfikować funkcję każdego przewodu za pomocą miernika. Zmierz napięcia, sprawdź ciągłość i przetestuj działanie poszczególnych obwodów.
Stwórz własną dokumentację, oznaczając każdy przewód jego funkcją. Możesz użyć kolorowych etykiet lub taśmy do oznaczenia przewodów zgodnie z nowym schematem, co ułatwi ewentualne przyszłe serwisowanie.
Jak podłączyć stary domofon 6-żyłowy do nowej słuchawki 4-żyłowej?
Podłączenie nowej słuchawki 4-żyłowej do starego systemu 6-żyłowego wymaga identyfikacji czterech podstawowych funkcji: zasilania, masy, mikrofonu i głośnika. Pozostałe przewody (elektrozaczep i wywołanie) mogą wymagać dodatkowych połączeń lub adaptera.
W niektórych przypadkach funkcja otwierania drzwi może być realizowana przez mostkowanie zasilania z masą przez przycisk w słuchawce. Jeśli system ma dedykowany przewód elektrozaczepu, może być konieczne użycie zewnętrznego przekaźnika do prawidłowego sterowania zamkiem.
