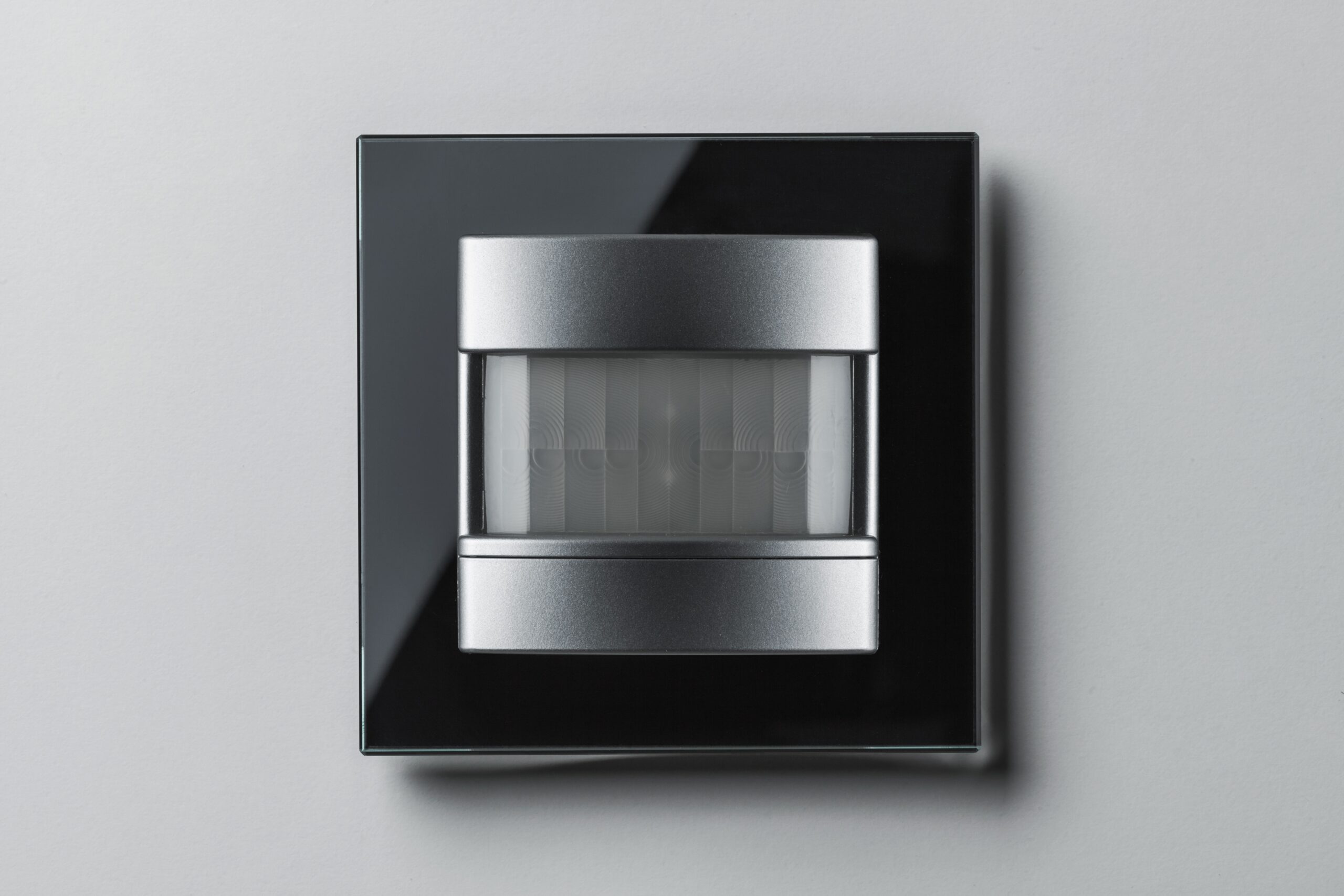

Oznaczenia i kolory kabli w czujniku ruchu (L, N, L’/LS/A)
Prawidłowe rozpoznanie oznaczeń kabli w czujniku ruchu to podstawa bezpiecznego montażu. Przewód fazowy (L) zazwyczaj ma kolor brązowy lub czarny i służy do doprowadzenia napięcia do czujnika. Przewód neutralny (N) w kolorze niebieskim zamyka obwód elektryczny. Najważniejszy jest przewód wyjściowy oznaczony jako L’, LS lub A, który ma kolor brązowy, czarny lub czerwony – to przez niego czujnik przekazuje napięcie do lampy po wykryciu ruchu.
W niektórych modelach czujników spotkać można dodatkowe oznaczenia. Przewód PE (żółto-zielony) to uziemienie ochronne, które łączy się z metalową obudową lampy. Warto pamiętać, że producenci mogą stosować różne oznaczenia literowe, dlatego zawsze należy sprawdzić instrukcję konkretnego modelu przed przystąpieniem do montażu.
Jak podłączyć czujnik ruchu z włącznikiem? 3 najważniejsze schematy
Połączenie czujnika ruchu z tradycyjnym włącznikiem daje użytkownikowi pełną kontrolę nad oświetleniem. Istnieją trzy podstawowe schematy połączeń, które różnią się funkcjonalnością i zastosowaniem. Pierwszy schemat pozwala na wymuszenie ciągłego świecenia lampy, drugi umożliwia całkowite odcięcie zasilania systemu, a trzeci oferuje pełną kontrolę z trzema trybami pracy.
Wybór odpowiedniego schematu zależy od indywidualnych potrzeb użytkownika. W korytarzach sprawdzi się możliwość wymuszenia ciągłego świecenia, przy wejściu do domu przydatne będzie całkowite wyłączenie systemu, a w pomieszczeniach wielofunkcyjnych najlepszy będzie wyłącznik podwójny z pełną kontrolą.
Schemat 1: Wyłącznik wymusza ciągłe świecenie (Równoległe ominięcie czujnika)
W tym schemacie wyłącznik jest podłączony równolegle do czujnika ruchu, co oznacza, że może ominąć jego działanie. Gdy wyłącznik jest wyłączony, system pracuje automatycznie – lampa zapala się po wykryciu ruchu i gaśnie po określonym czasie. Po włączeniu wyłącznika lampa świeci się ciągle, niezależnie od obecności ruchu.
Faza z instalacji trafia jednocześnie do czujnika ruchu i wyłącznika. Wyjście z czujnika (L’) i wyjście z wyłącznika łączą się razem i prowadzą do lampy. Dzięki temu rozwiązaniu można wymusić ciągłe oświetlenie w sytuacjach, gdy potrzebujemy stałego światła, na przykład podczas prac porządkowych czy przyjęć.
Schemat 2: Wyłącznik całkowicie odcina zasilanie (Szeregowe wyłączenie systemu)
Ten schemat przewiduje szeregowe połączenie wyłącznika z czujnikiem ruchu. Wyłącznik jest umieszczony przed czujnikiem w obwodzie zasilającym, co oznacza, że może całkowicie odciąć dopływ prądu do całego systemu. Gdy wyłącznik jest wyłączony, ani czujnik, ani lampa nie mają zasilania.
Po włączeniu wyłącznika system działa automatycznie – czujnik wykrywa ruch i steruje lampą zgodnie z ustawieniami. To rozwiązanie sprawdza się szczególnie w miejscach, gdzie czasami chcemy całkowicie wyłączyć automatyczne oświetlenie, na przykład w sypialni czy podczas nieobecności domowników przez dłuższy czas.
Schemat 3: Zastosowanie wyłącznika podwójnego (Świecenie ciągłe, auto i wyłączenie)
Wyłącznik podwójny (dwubiegunowy) oferuje najszersze możliwości sterowania oświetleniem. Ten schemat łączy zalety dwóch poprzednich rozwiązań, umożliwiając wybór między trzema trybami pracy: wyłączenie całego systemu, pracę automatyczną lub ciągłe świecenie lampy.
Pierwszy biegun wyłącznika kontroluje zasilanie czujnika (podobnie jak w schemacie 2), a drugi biegun może wymuszać ciągłe świecenie (jak w schemacie 1). Dzięki odpowiedniej kombinacji położeń obu biegunów użytkownik otrzymuje pełną kontrolę nad systemem oświetleniowym, co czyni to rozwiązanie idealnym do pomieszczeń o zmiennym charakterze użytkowania.
Podłączenie czujnika z wyłącznikiem na ciągłe świecenie krok po kroku
Montaż czujnika ruchu z wyłącznikiem wymaga systematycznego podejścia i przestrzegania zasad bezpieczeństwa. Schemat równoległy z wymuszaniem ciągłego świecenia jest jednym z najpopularniejszych rozwiązań ze względu na swoją praktyczność. Przed rozpoczęciem prac należy przygotować odpowiednie narzędzia: wkrętak do sprawdzania napięcia, szczypce do zdejmowania izolacji, łączówki lub kostki łączeniowe.
Cały proces składa się z czterech głównych etapów, które należy wykonać w określonej kolejności. Każdy krok wymaga szczególnej uwagi i dokładności, ponieważ błędy w instalacji elektrycznej mogą prowadzić do uszkodzenia sprzętu lub zagrożenia bezpieczeństwa.
Krok 1: Wyłączenie bezpieczników i sprawdzenie braku napięcia
Bezpieczeństwo ma najwyższy priorytet podczas wszelkich prac elektrycznych. Przed rozpoczęciem montażu należy wyłączyć odpowiedni bezpiecznik lub wyłącznik nadprądowy w rozdzielnicy. Nie wystarczy wyłączyć tylko wyłącznik światła – trzeba odciąć zasilanie w całym obwodzie.
Po wyłączeniu bezpiecznika koniecznie należy sprawdzić brak napięcia za pomocą sprawdzarki napięcia lub multimetru. Test należy wykonać na wszystkich przewodach, z którymi będziemy pracować. Dodatkowo warto sprawdzić sprawność przyrządu pomiarowego na innym, działającym obwodzie, aby mieć pewność, że poprawnie wskazuje napięcie.
Krok 2: Podłączenie fazy (brązowy kabel L) do włącznika i czujnika
Przewód fazowy z instalacji należy rozgałęzić, aby zasilić jednocześnie wyłącznik i czujnik ruchu. Fazę doprowadzamy do zacisku wejściowego wyłącznika oraz do zacisku L w czujniku. Do tego celu najlepiej użyć kostki łączeniowej lub łączówki, która pozwoli na bezpieczne i trwałe połączenie trzech przewodów.
Ważne jest, aby połączenia były wykonane starannie – przewody muszą być odpowiednio oczyszczone z izolacji, a śruby w zaciskach dobrze dokręcone. Luźne połączenia mogą powodować iskrzenie, przegrzewanie się styków, a w konsekwencji awarie lub pożary.
Krok 3: Podłączenie przewodu neutralnego (niebieski kabel N) do czujnika i lampy
Przewód neutralny łączy czujnik ruchu z lampą, omijając wyłącznik. Niebieski przewód z instalacji podłączamy do zacisku N w czujniku, a następnie prowadzamy dalej do zacisku neutralnego w lampie. W przypadku lamp z metalową obudową należy także podłączyć przewód ochronny PE (żółto-zielony) do odpowiedniego zacisku.
Przewód neutralny nie może być przerywany przez wyłącznik, ponieważ jego zadaniem jest zapewnienie powrotu prądu do źródła zasilania. Przerwanie obwodu neutralnego może prowadzić do nieprawidłowego działania urządzeń i stanowić zagrożenie dla bezpieczeństwa użytkowników.
Krok 4: Zmostkowanie wyjścia z czujnika (L’) i włącznika prosto do lampy
Ostatni krok to połączenie wyjścia z czujnika ruchu (zacisk L’ lub A) z wyjściem z wyłącznika i doprowadzenie tego połączenia do lampy. To zmostkowanie umożliwia lampie otrzymanie zasilania z dwóch źródeł – automatycznie z czujnika ruchu lub na stałe z wyłącznika.
Gdy wyłącznik jest wyłączony, lampa otrzymuje zasilanie tylko przez czujnik ruchu i pracuje automatycznie. Po włączeniu wyłącznika lampa ma zapewnione stałe zasilanie i świeci się ciągle. Wszystkie połączenia należy starannie zabezpieczyć w odpowiednich puszkach instalacyjnych i sprawdzić działanie systemu przed zakończeniem prac.
Jakie przewody przygotować przed tynkowaniem? (Instalacja 3, 4 i 5-żyłowa)
Planowanie instalacji elektrycznej przed tynkowaniem to kluczowy moment, który determinuje przyszłe możliwości systemu oświetleniowego. Minimalna konfiguracja to instalacja 3-żyłowa (faza, neutralny, ochronny), która umożliwia podstawowe podłączenie czujnika ruchu bez dodatkowych funkcji sterowania.
Dla większej funkcjonalności warto przewidzieć instalację 4-żyłową lub 5-żyłową. Czwarty przewód umożliwia podłączenie prostego wyłącznika, a piąty przewód daje możliwość zastosowania wyłącznika podwójnego z pełną kontrolą systemu. Dodatkowe przewody to niewielki koszt w porównaniu z późniejszymi przeróbkami instalacji.
- Instalacja 3-żyłowa: L (faza), N (neutralny), PE (ochronny) – tylko automatyczna praca czujnika
- Instalacja 4-żyłowa: dodatkowo jeden przewód sterujący dla prostego wyłącznika
- Instalacja 5-żyłowa: dwa dodatkowe przewody sterujące dla wyłącznika podwójnego
Najczęstsze błędy – dlaczego czujnik ruchu z włącznikiem nie działa prawidłowo?
Nieprawidłowe działanie systemu czujnik-wyłącznik najczęściej wynika z błędów w połączeniach elektrycznych. Pomylenie przewodów wejściowych z wyjściowymi to klasyczny błąd, który powoduje, że system w ogóle nie działa lub działa odwrotnie do oczekiwań. Innym częstym problemem jest podłączenie fazy do złego zacisku w czynniku ruchu.
Problemy mogą także wynikać z niewłaściwych ustawień czujnika ruchu. Zbyt krótki czas świecenia, niewłaściwa czułość lub źle ustawiony próg oświetlenia sprawiają, że system wydaje się działać nieprawidłowo. Przed stwierdzeniem awarii warto sprawdzić wszystkie regulatory i dostosować je do warunków montażu.
- Błędne połączenia: pomylenie przewodów L i L’, nieprawidłowe podłączenie neutralnego
- Złe ustawienia: czas świecenia, czułość, próg oświetlenia
- Problemy z zasilaniem: zbyt niskie napięcie, zakłócenia w sieci
FAQ – Najczęściej zadawane pytania o podłączenie czujnika i włącznika
Użytkownicy często mają wątpliwości dotyczące kompatybilności różnych elementów systemu oświetleniowego. Większość czujników ruchu PIR może współpracować z tradycyjnymi wyłącznikami, ale należy zwrócić uwagę na parametry elektryczne i sposób podłączenia. Ważne jest także dopasowanie mocy czujnika do mocy podłączonych lamp.
Kolejne pytania dotyczą problemów z lampami LED, które mogą migać lub świecić słabo po wyłączeniu. Ten problem wynika z konstrukcji czujników ruchu i lamp LED, ale można go rozwiązać za pomocą dodatkowych elementów instalacji. Użytkownicy pytają też o możliwość podłączenia kilku czujników do jednej lampy, co jest technicznie możliwe, ale wymaga odpowiedniego schematu połączeń.
Czy każdy czujnik ruchu (PIR) można połączyć z tradycyjnym włącznikiem?
Większość czujników ruchu PIR jest kompatybilna z tradycyjnymi wyłącznikami, ale przed zakupem warto sprawdzić specyfikację techniczną. Kluczowe parametry to napięcie zasilania (230V AC), maksymalna moc obciążenia i typ obciążenia (żarówki tradycyjne, LED, świetlówki).
Niektóre czujniki ruchu wymagają stałego zasilania i mogą nie współpracować poprawnie z wyłącznikami w obwodzie zasilającym. Najlepiej wybierać czujniki z oznaczeniem “kompatybilne z wyłącznikami” lub skonsultować się ze sprzedawcą. Ważne jest także dopasowanie mocy czujnika do sumarycznej mocy podłączonych lamp.
Dlaczego żarówka LED mruga lub żarzy się po wyłączeniu?
Problem migających lub słabo świecących lamp LED po wyłączeniu wynika z niewielkich prądów upływu w czujniku ruchu. Elektronika czujnika pobiera minimalną ilość prądu nawet w stanie wyłączenia, co wystarcza do słabego świecenia energooszczędnych lamp LED.
Rozwiązaniem tego problemu jest zastosowanie rezystora równoległego lub kondensatora tłumiącego podłączonego równolegle do lampy. Alternatywnie można użyć czujnika ruchu dedykowanego do lamp LED lub zastąpić jedną lampę LED tradycyjną żarówką, która “pochłonie” prąd upływu.
Czy można podłączyć kilka czujników ruchu do jednej lampy i włącznika?
Podłączenie kilku czujników ruchu do jednego oświetlenia jest możliwe i często stosowane w długich korytarzach, na klatkach schodowych czy w dużych pomieszczeniach. Czujniki należy połączyć równolegle, tak aby każdy z nich mógł niezależnie włączyć lampę po wykryciu ruchu.
Przy takim połączeniu ważne jest, aby suma mocy wszystkich czujników była wystarczająca dla podłączonych lamp, a ich ustawienia czasowe były skoordynowane. Wyłącznik w takim systemie może być podłączony według jednego z opisanych wcześniej schematów, umożliwiając ręczne sterowanie całym systemem niezależnie od liczby czujników.
